Ενδοδαπέδια θέρμανση
Η κορυφαία γερμανική εταιρεία θέρμανσης δαπέδου στον κόσμο EMPUR® PRODUKTIONS Gmbh,εδρεύει στην πόλη Buchholz-Mendt της Γερμανίας.Είναι ο μοναδικός κατασκευαστής
που παράγει κατά 95% όλα τα προϊόντα της θέρμανσης δαπέδου προσφέροντας ένα πλήρες,
ολοκληρωμένο εύρος καινοτόμων λύσεων καθώς και ένα πλήρως ελεγχόμενο σύστημα, που
εξασφαλίζει την υψηλή ποιότητα και τη μακροζωία της εγκατάστασης σας, τα οποία είναι συνώνυμα με
την οικονομική λειτουργία, καθιστώντας την EMPUR την ασφαλή επιλογή σήμερα και στο μέλλον.
Η δυνατότητα επιλογής από πλήθος μονώσεων,σωληνώσεων, διανομέων,αυτοματισμών διαφορετικών
ποιοτήτων και μεγεθών εξασφαλίζει την ικανοποίηση κάθε απαίτησης και λύση για κάθε διαφορετική
και ιδιαίτερη κατασκευαστική εφαρμογή.
ενδοδαπέδια θέρμανση, αποτελεί εγγύηση για την εγκατάστασή σας, όσα χρόνια κι αν περάσουν.
Όλα τα εξαρτήματα και παρεμβύσματα που προτείνονται στο ολοκληρωμένο σύστημα θέρμανσης
δαπέδου Pur-Therm® της EMPUR για την εγκατάσταση στην κατοικία σας, από το διανομέα, έως και
το τελευταίο στήριγμα του σωλήνα, αποτελούν ένα αυστηρά ελεγχόμενο και ποιοτικό σύστημα
θέρμανσης.Το σύστημα θέρμανσης δαπέδου Empur Pur-Therm® περιγράφεται παρακάτω σύμφωνα με τη
σειρά τοποθέτησης του:

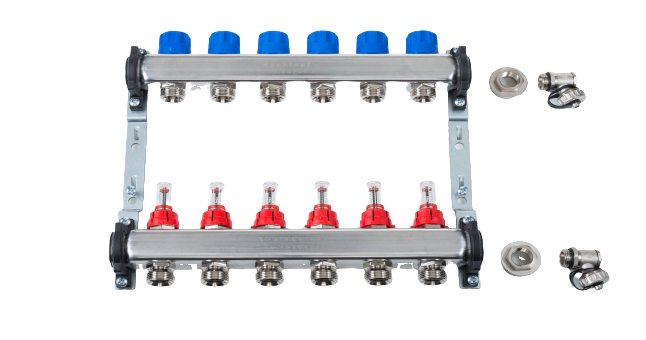

Ανοξείδωτος σταθμός διανομής (collecter)
Οι συλλέκτες είναι ανοξείδωτοι με ενσωματωμένους ρυθμιστικούς διακόπτες, με παροχόμετρα
στην προσαγωγή ώστε να είναι δυνατή η ρύθμιση των επιμέρους κυκλωμάτων και να επιτυγχάνεται η
ακριβή θερμοκρασιακή εξισορρόπηση των χώρων της οικίας. Έχουν δυνατότητα τοποθέτησης
ηλεκτροθερμικών βαλβίδων στην επιστροφή και διαθέτουν ηχομονωτική βάση στήριξης.

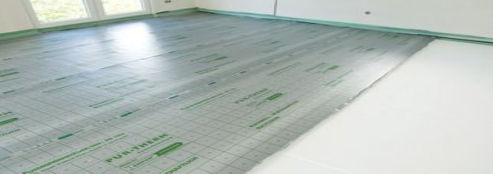

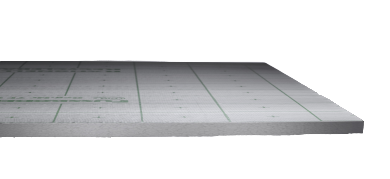

Θερμομόνωση Empur EPS DEO® 25/2mm
Ακολουθεί η διάστρωση της θερμομόνωσης Empur EPS DEO® 25/2mm, η οποία αποτελείται από
συνδυασμό διογκωμένης πολυστερίνης υψηλής πυκνότητας με προσθήκη άνθρακα (γραφιτούχα), με
επιφανειακή ενίσχυση μεμβράνης και οδηγό τοποθέτησης. Η μεμβράνη είναι κολλημένη πάνω στη
μόνωση από το εργοστάσιο. H αντοχή σε κινούμενα φορτία είναι >100 kN/m2 καθώς επίσης και ο
συντελεστής της θερμικής αντίστασης είναι R=0,780 m2K/W**
** Συντελεστής Θερμικής Αντίστασης (R) : Το καλύτερο μέσο μέτρησης για την θερμομονωτική απόδοση ενός υλικού είναι ο συντελεστής θερμικής αντίστασης R με το οποίο μετράμε με πόση δυσκολία (αντίσταση των μετρούμενων στοιχείων) περνά η θερμότητα, διαμέσου ενός υλικού ή στρώσεων υλικών (σύστημα) με διαφορά θερμοκρασίας στις δύο πλευρές του ίση με ένα βαθμό Κέλβιν.

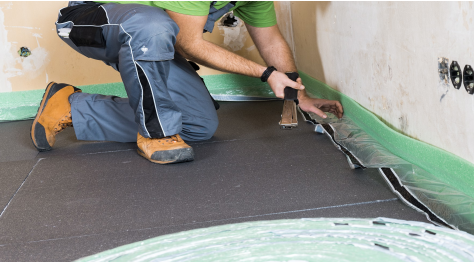

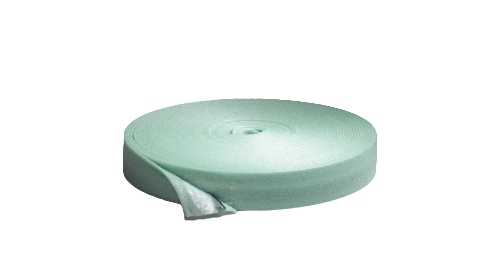

Περιμετρική ταινία
Περιμετρικά σε όλες τις σταθερές κατασκευές, τοποθετείται ειδική ταινία από εξιλασμένο
αφρώδες πολυαιθυλένιο, με αυτοκόλλητη πλαστική μεμβράνη, για την πλήρη απομόνωση του
θερμομπετόν από τα δομικά στοιχεία και την ελεύθερη διαστολή του. Η περιμετρική ταινία
τοποθετείται για να απορροφούνται οι συστολοδιαστολές του θερμαινόμενου υποστρώματος
(θερμομπετόν) στα σημεία που αυτό εφάπτεται με σταθερές κατασκευές (π.χ. τοιχοποιία) και θα
προκαλούσαν ζημιά στο τελικό δάπεδο (πλακάκια, μάρμαρα, ξύλα). Η στερέωσή της στο 90%
των περιπτώσεων γίνεται με συρραπτικό. H τοποθέτηση της περιμετρικής ταινίας γίνεται μονοκόμματα περνώντας από τις γωνίες του χώρου χωρίς κάποια διακοπή
Σωλήνας πολυαιθυλενίου Empur Klimapex® PE-Xa 5 θωρακίσεων
Στη συνέχεια τοποθετείται o σωλήνας θερμάνσεως πέντε στρωμάτων θωράκισης Empur
Klimapex® PE-Xa, ο οποίος κατασκευάζεται από πολυαιθυλένιο κατά DIN 16833 (διαρκή
θερμοκρασία T=95oC και πίεση P=6 bar) υψηλών προδιαγραφών για αντοχή σε μεγάλες
θερμοκρασίες και πιέσεις. Επιπλέον ο σωλήνας PE έχει φράγμα οξυγόνου και δεν δημιουργεί
επικαθίσεις, σχηματισμούς επιφλοιώσεων και επιφανειακές ρωγμές. Διαθέτει άριστη αντοχή στη
γήρανση και στην τριβή, καθώς και αντοχή στη διάβρωση. Πέρα από τον ποιοτικό έλεγχο, ο σωλήνας
ελέγχεται σε πίεση 4-6 bar, πριν από τη διάστρωση του θερμομπετόν.

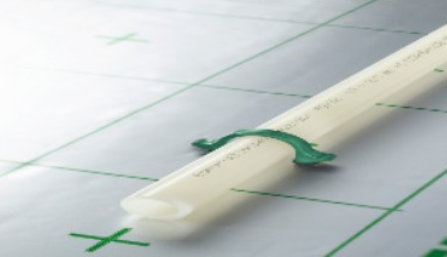

Στηρίγματα Pur-Therm Systemtacker Φ20mm
Η στήριξη του σωλήνα γίνεται με ειδικά πλαστικά στηρίγματα Pur-Therm Systemtacker
Φ20mm. Η τοποθέτηση γίνεται χρησιμοποιώντας ειδικό εργαλείο Τacker®. H ειδική κατασκευή
των στηριγμάτων, αλλά και της πλάκας Pur-Therm® εξασφαλίζουν τη σταθερή στήριξη του
σωλήνα. Το ευέλικτο σύστημα Pur-Therm Systemtacker επιτρέπει το πλέξιμο του σωλήνα σε πολύ
κοντινές αποστάσεις (μεγάλη πυκνότητα) σε χώρους με μικρό εμβαδόν

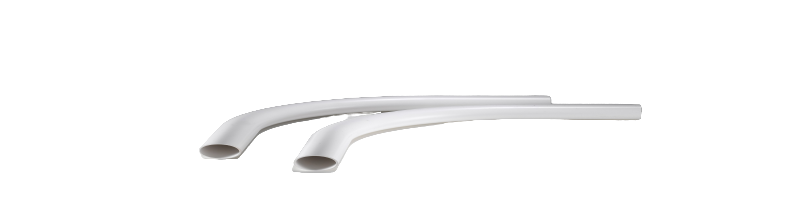

Καμπύλη όδευσης
Για την ασφαλή είσοδο του σωλήνα από το συγκρότημα διανομέα στο θερμομπετόν, τοποθετούνται
επιπλέον πλαστικές καμπύλες Umlenkbogen 90ο-Φ 20.
Ρευστοποιητής Θερμομπετόν
Το θερμομπετόν Estrich ZE 20 κατασκευάζεται από εξειδικευμένο συνεργείο με τη βοήθεια ειδικής
πρέσας. Για την παρασκευή του χρησιμοποιούνται άμμος ποταμού πλυμένη, ειδικής κοκκομετρίας 0,2 -
0,8 mm, τσιμέντο, νερό και ρευστοποιητής θερμομπετόν Empur (DIN 18560) Εstrichzusatz-0,2Kg/m2
για τη βελτίωση της μηχανικής αντοχής και της αγωγιμότητάς του
Αρμός διαστολής
Οι αρμοί διαστολής από πολυαιθυλένιο, με βάση και αυτοκόλλητη ταινία, τοποθετούνται στις
περιπτώσεις που η περιμετρική ταινία δεν είναι αρκετή ώστε να απορροφήσει τις διαστολές του
θερμομπετόν
Επιφάνειες με ιδιαίτερη γεωμετρία
Τοποθέτηση σωληνώσεων ανά κύκλωμα
Α) Σπιράλ τοποθέτηση σωληνώσεων EMPUR - Η τέλεια κατανομή θερμοκρασίας στο χώρο

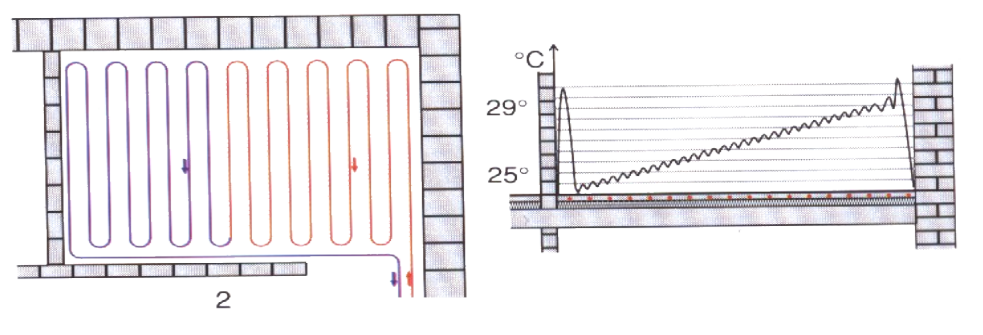

Β) Τοποθέτηση σωληνώσεων ανταγωνισμού σε σχήμα μαιάνδρου - Μη σωστή κατανομή θερμοκρασίας στο χώρο
Γ) Τοποθέτηση σωληνώσεων ανταγωνισμού σε σχήμα διπλού μαιάνδρου - Μη σωστή κατανομή
θερμοκρασίας στο χώρο
